Name: Sensor cảm biến quang HR LC
SKU: 503
Price: 300000 VND
Availability: InStock

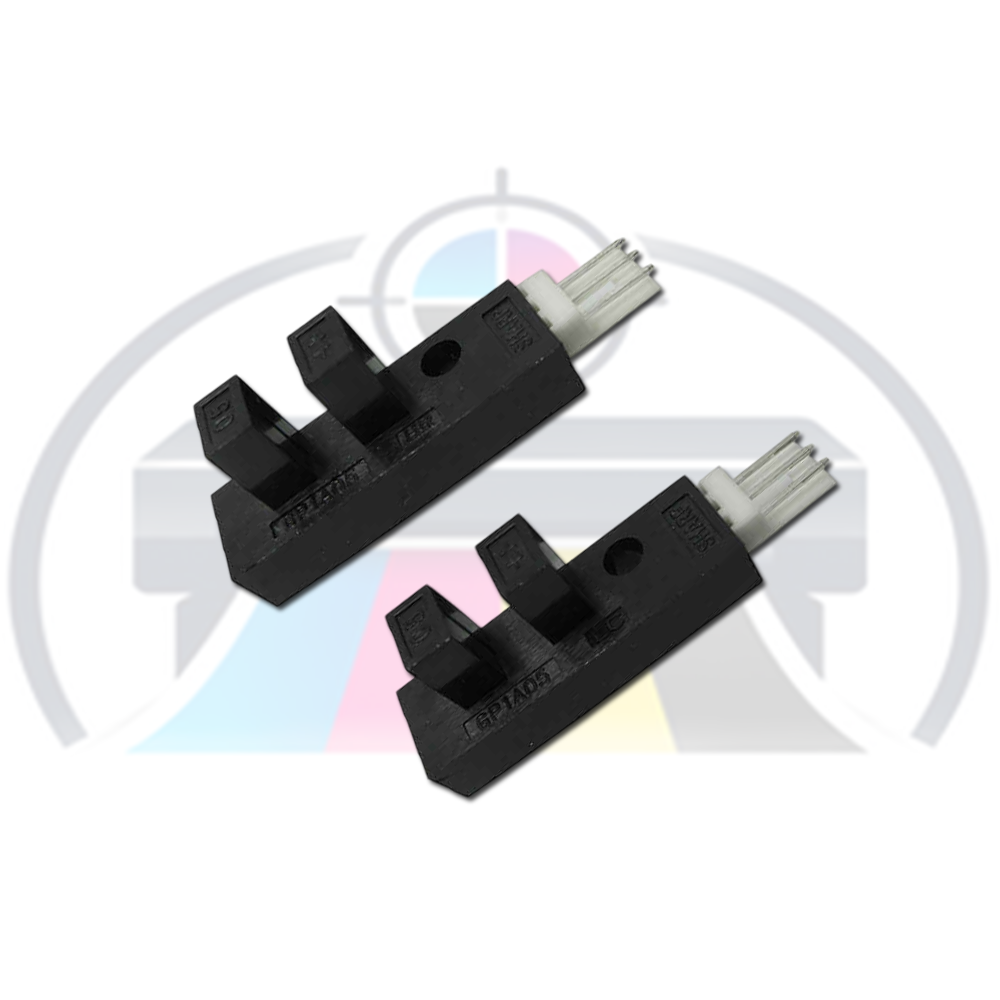

Sensor cảm biến quang HR LC

₫300,000

Tên sản phẩm: Sensor cảm biến quang HR LC máy in khổ lớn
Tên gọi khác: Cảm biến HR/LC, sensor HR LC, cảm biến giới hạn, limit sensor máy in.
Loại cảm biến: Cảm biến quang HR LC dạng khe (photointerrupter), hoạt động theo nguyên lý phát – thu ánh sáng để nhận biết vật thể đi qua vị trí cảm biến.
Ứng dụng: Sử dụng trong các dòng máy in khổ lớn, máy in kỹ thuật số và máy in Eco Solvent; trên thị trường linh kiện máy in, HR/LC thường được bán dưới dạng limit sensor/switch sensor.
Chức năng chính: Nhận biết vị trí hoặc giới hạn hành trình của cơ cấu chuyển động, truyền tín hiệu về bo mạch điều khiển để máy xác định trạng thái/vị trí.
Thiết kế: Dạng sensor nhỏ gọn, thân nhựa, tích hợp đầu giắc giúp thuận tiện cho việc lắp đặt và thay thế.

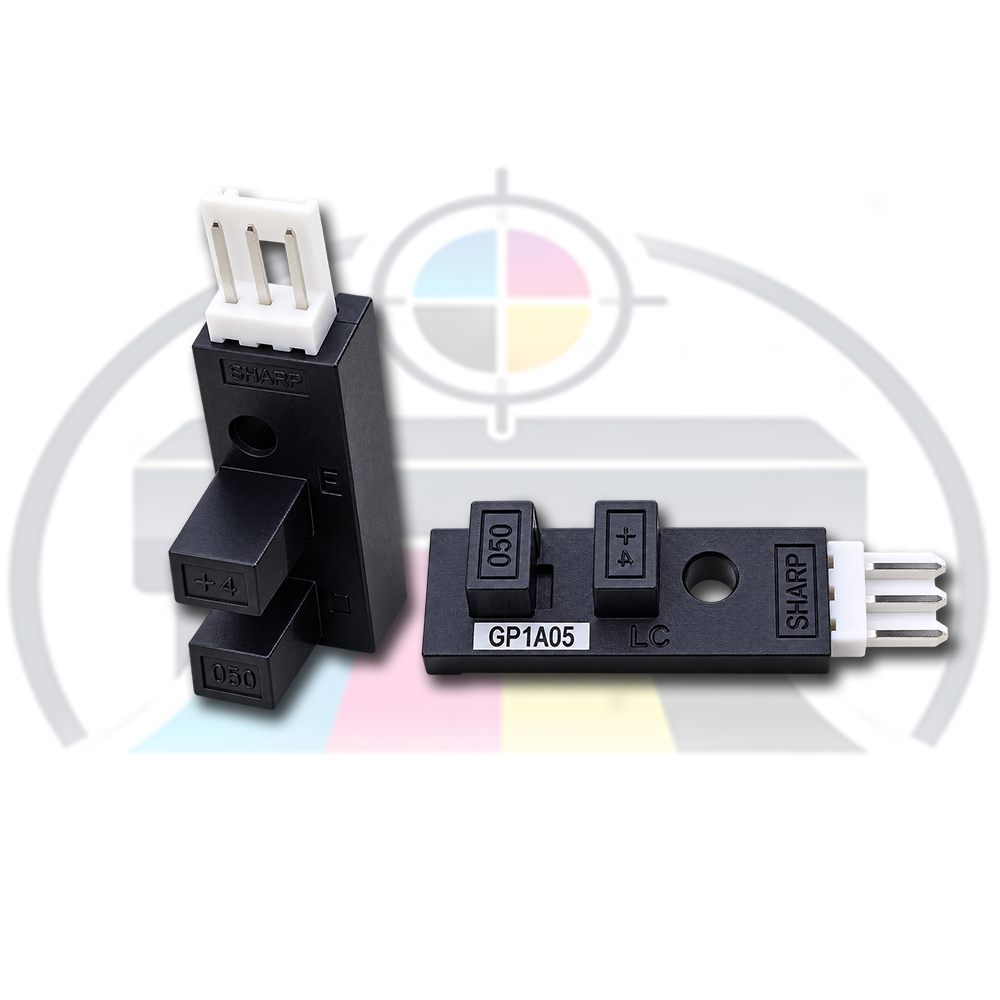

Số chân kết nối: Loại GP1A05 sử dụng giắc 3 chân, gồm nguồn VCC, GND và tín hiệu đầu ra.
Điện áp hoạt động tham khảo: Khoảng 4,5–5,5V DC đối với GP1A05; dòng cấp tối đa được công bố khoảng 30mA.
Khoảng khe cảm biến: Khoảng 5 mm, với khe quang có độ rộng khoảng 0,5 mm, hỗ trợ khả năng nhận biết vị trí chính xác.
Nhiệt độ hoạt động tham khảo: Khoảng -20°C đến 75°C đối với GP1A05.
Ưu điểm: Phản hồi nhanh, kích thước nhỏ gọn, không cần tiếp xúc cơ học trực tiếp tại vùng phát hiện nên phù hợp với các cơ cấu cần đóng/ngắt hoặc xác định vị trí thường xuyên.
Dấu hiệu nên kiểm tra/thay sensor: Máy không nhận đúng vị trí giới hạn, báo lỗi hành trình, cơ cấu di chuyển bất thường hoặc sensor không thay đổi tín hiệu khi có vật cắt qua khe quang.

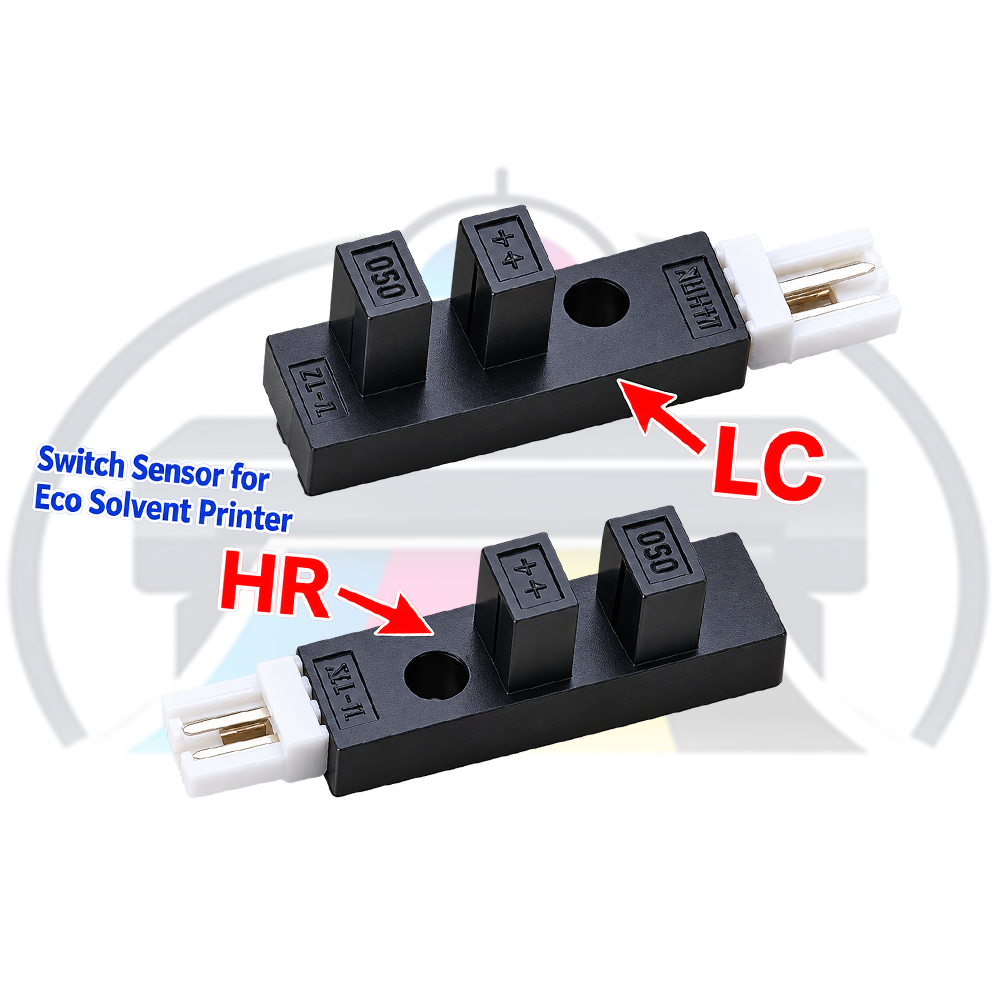

Lưu ý khi thay thế: Nên đối chiếu đúng HR/LC, kiểu chân giắc, hình dạng sensor và thông số của bo mạch đang sử dụng. Không nên chỉ dựa vào hình dáng bên ngoài để kết luận hai sensor có thể thay thế trực tiếp cho nhau.
Phù hợp: Dùng làm linh kiện thay thế, sửa chữa và bảo trì hệ thống cảm biến trên nhiều dòng máy in khổ lớn sử dụng sensor HR/LC.
